Пункт управления зенитным огнем M5A1 (США)
Хотя М5, как и прибор Керрисона, давали вполне точные результаты для ведения огня, а скорость расчета была чуть выше, чем у М7, в конце войны самолетостроение уже развилось до такой степени, что скорости самолетов на начало войны не шли ни в какое сравнение со скоростями на 1944 год. В связи с этим скорость расчетов производимая аппаратом М5 уже была недостаточна. Для улучшения ситуации было решено разработать новые компьютеризованные системы. Эту задачу выполнили Лабаротории Белла, которые стали поставлять новые системы, основанные на аналоговых компьютерах. В конце лета 1944 года Лондон стал подвергаться атакам крылатых ракет V-1. Эти реактивные снаряды двигались на высокой скорости и низкой высоте – крайне сложная цель для поражения сухопутными силами ПВО. Тем не менее, расположив зенитные системы с улучшенными ПУЗО за чертой города, удалось эффективно сбивать ФАУ-1 еще на подлете к британской столице.
Принцип работы прибора Керрисона и М5 довольно прост. Этот прибор был создан, что бы автоматически производить подсчеты многих переменных, которые необходимо учитывать при ведении огня по самолету. В прибор вводились параметры скорости ветра, баллистика орудия и снарядов, горизонтальный и вертикальный углы до цели, скорости цели. Затем, с помощью сложнейшей системы шестерней прибор выдавал результат. Прибор подключали к приводам наводки орудия и, он направлял ствол именно в то место, где, по расчетам, цель будет поражена. Естественно, основными целями для такой зенитной системы являлись авиационные средства, движущиеся по линейной траектории с определенной неизменной скоростью. При изменении траектории и скорости было необходимо производить пересчеты. Таким образом, идеальными целями были средние и тяжелые бомбардировщики, которые движутся в четком строю по одной траектории и с одной скоростью, в то время, как небольшие маневренные самолеты, которые постоянно меняют скорость и траекторию, оказывались крайне труднодоступными целями.

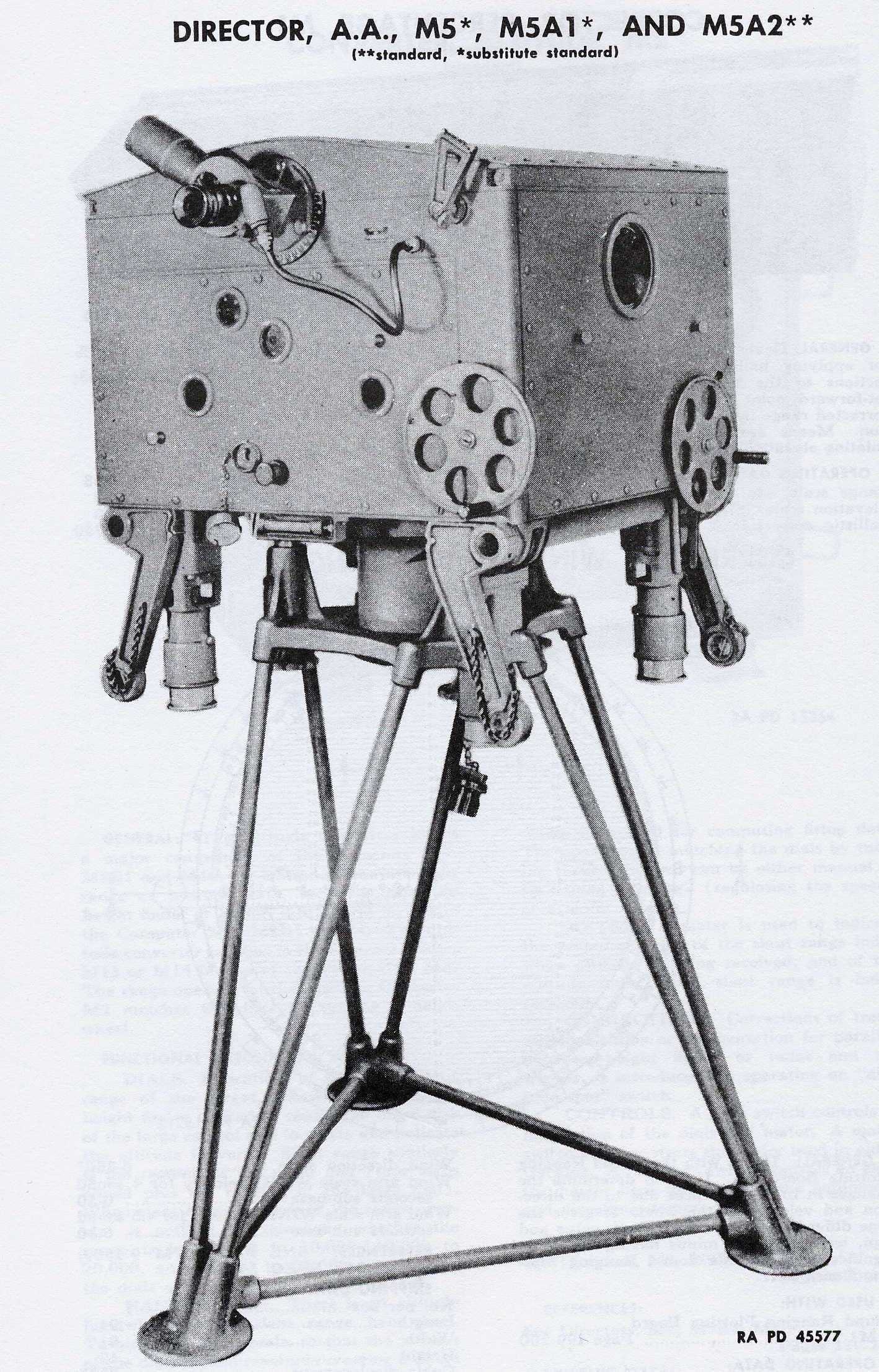

ПУЗО M5

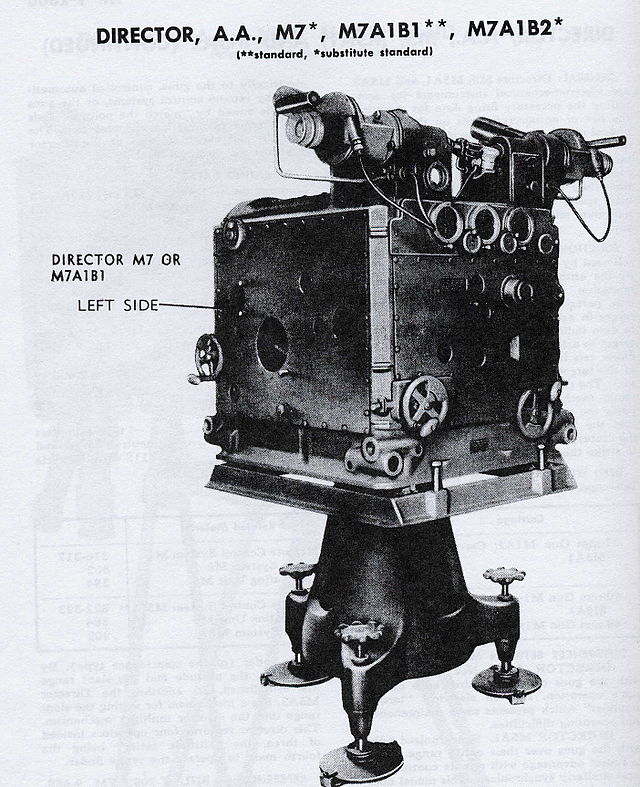

ПУЗО M7
